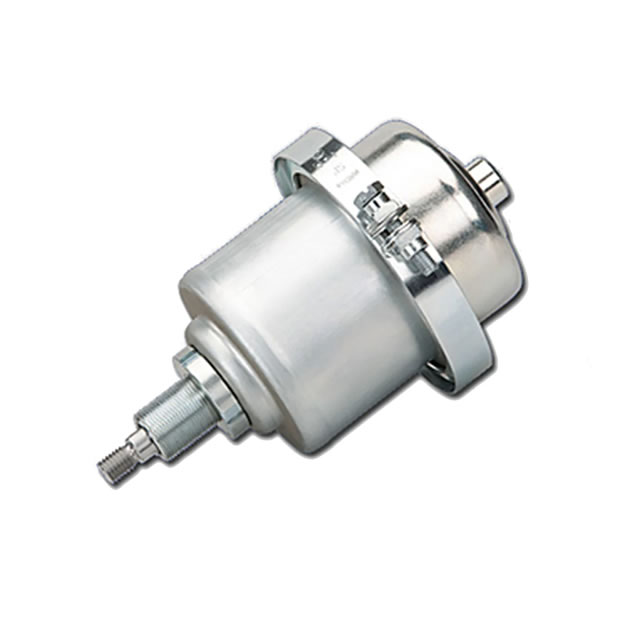

設計：

外殼：特殊深沖鋼板，鍍鋅。活塞桿由不銹鋼制成。帶自潤滑的導交車。活塞桿由于與隔膜鉚接而無法旋轉。

中等行程裝置類型

重量 3 kg

單作用

最大加壓 = 10 bar

最大行程 = 70 mm

每沖程/6 巴的耗氣量 = 0.2 - 2.5 升

環境溫度 = -20 °C-+80 °C

隔膜壓力缸

EFFBE 隔膜壓力缸：靈敏且堅固

使用 EFFBE 隔膜壓力缸，可以實現靈敏的控制過程（控制缸），而活塞缸則無法實現。它們在 0.01 至 10 巴的壓力差下運行精確、可靠且無粘滑效應。

氣缸結構簡單，完全無油無脂，無需維護。即使是最惡劣的環境條件也不會影響性能，它們可以在需要防護的地方工作，例如在危險場所使用。

這種堅固的結構是用作動力供應（壓力缸）的理想先決條件，適用于各種應用，包括循環過程中的定位、夾緊、夾緊或壓制 - 在所有必須通過液壓或氣動方式建立力的情況下。

最重要的優勢：隔膜

EFFBE 隔膜壓力缸的核心是高度靈活的彈性體隔膜，其壁相對較薄，抗壓縮和抗撕裂。它可保證數百萬次開關動作，而不會因磨損而發生故障。隔膜的密封夾緊不透氣，即使在長時間連續運行后也不會造成任何損失。由于壓力缸的形狀和設計不同，其功能和工作性能也不同。這些差異由型號名稱 KH 和 MH 表示。使用短行程裝置 (KH)，您將獲得 < 80 毫米的行程，使用中行程裝置 (MH)，您將獲得 <110 毫米的行程。壓力性能為 500 daN 的 KH 元件可通過介質增壓雙作用或單作用使用；具有較大行程的 MH 元件為單作用。根據類型，外殼是鑄件或由鋼板制成。帶卷邊板的版本價格特別低廉。
